Att beräkna vindbelastningen på en murram är en avgörande aspekt av strukturell design, särskilt för att säkerställa byggnadens säkerhet och hållbarhet. Som en ledande leverantör av murram förstår vi betydelsen av exakta beräkningar av vindbelastning och är engagerade i att tillhandahålla produkter av hög kvalitet som tål olika vindförhållanden. I det här blogginlägget kommer vi att fördjupa processen för att beräkna vindbelastning på murramar, inklusive relevanta faktorer, standarder och praktiska steg.
Förstå vikten av vindbelastningsberäkning
Vind är en naturlig kraft som kan utöva ett betydande tryck på byggnader. I regioner som är benägna till höghastighetsvindar, såsom kustområden eller platser med ofta stormar, kan vindbelastningen orsaka strukturella skador, inklusive misslyckande med murramar. Därför är det viktigt att beräkna vindbelastningen exakt för att utforma murramar som kan motstå vindkrafter och förhindra potentiella katastrofer.
Faktorer som påverkar vindbelastningen på murramar
Flera faktorer påverkar vindbelastningen på murramar. Dessa faktorer måste noggrant övervägas under beräkningsprocessen för att säkerställa resultatens noggrannhet.
Vindhastighet
Vindhastigheten är en av de mest kritiska faktorerna som påverkar vindbelastningen. Högre vindhastigheter genererar större tryck på byggnaden. Vindhastighetsdata kan erhållas från lokala meteorologiska poster eller relevanta vindkartor. I allmänhet mäts vindhastigheten i en standardhöjd (vanligtvis 10 meter över marken) och justeras sedan efter byggnadens faktiska höjd.
Byggnadshöjd och form
Byggnadens höjd och form spelar också en viktig roll för att bestämma vindbelastningen. Högre byggnader utsätts mer för högre vindar och utsätts för större vindkrafter. Dessutom kan byggnadens form påverka vindflödet runt den. Oregelbundet formade byggnader kan uppleva komplexa vindmönster, vilket kan leda till ojämna vindbelastningar på murramen.
Terräng och omgivande miljö
Byggnadens terräng och omgivande miljö kan påverka vindhastigheten och riktningen. Till exempel är byggnader som ligger i öppna områden mer benägna att utsättas för starka vindar, medan de som omges av andra byggnader eller naturliga barriärer kan uppleva minskade vindhastigheter. Terrängens grovhet påverkar också vindflödet. Släta terrängen tillåter vinden att flyta mer fritt, medan grova terrängen kan få vinden att bli turbulent.
Murverkskonfiguration
Konfigurationen av murramen, inklusive dess storlek, tjocklek och anslutningsdetaljer, kan påverka dess förmåga att motstå vindbelastningar. En väl utformad murram med lämpliga dimensioner och starka anslutningar är mer benägna att motstå vindkrafter.
Standarder och koder för beräkning av vindbelastning
För att säkerställa säkerheten för byggnader har olika standarder och koder utvecklats för beräkning av vindbelastning. Dessa standarder ger riktlinjer för hur man bestämmer vindbelastningen baserat på de faktorer som nämns ovan.
I USA publicerar American Society of Civil Engineers (ASCE) ASCE 7 -standarden, som används allmänt för beräkningar av vindbelastning. ASCE 7 -standarden tillhandahåller detaljerade procedurer för att bestämma kategorin vindhastighet, exponering och Gusteffektfaktor, bland andra parametrar.
I Europa används Eurocode EN 1991 - 1 - 4 för beräkningar av vindbelastning. Denna kod tar hänsyn till den geografiska platsen, byggnadstypen och andra faktorer för att beräkna vindbelastningen.
Praktiska steg för att beräkna vindbelastning på murramar
Följande steg kan användas för att beräkna vindbelastningen på murramar:
Steg 1: Bestäm den grundläggande vindhastigheten
Det första steget är att bestämma den grundläggande vindhastigheten för byggnadens placering. Detta kan erhållas från lokala vindkartor eller meteorologiska data. Den grundläggande vindhastigheten är vanligtvis den snabbaste vindhastigheten på mil uppmätt i en standardhöjd (10 meter över marken) i en öppen terräng.
Steg 2: Definiera exponeringskategorin
Exponeringskategorin beskriver byggnadens terräng och omgivning. Det finns vanligtvis fyra exponeringskategorier: exponering A (stora stadskärnor), exponering B (förorts- och trädbevuxna områden), exponering C (öppen terräng med spridda hinder) och exponering D (kustområden). Exponeringskategorin påverkar vindprofilen och Gust -effektfaktorn.
Steg 3: Beräkna vindtrycket
När den grundläggande vindhastigheten och exponeringskategorin bestäms kan vindtrycket beräknas med följande formel:
[P = 0,00256K_ZK_ {zt} k_dv^2i]
där:
- (P) är vindtrycket (PSF)
- (K_Z) är hastighetstryckets exponeringskoefficient, som beror på byggnadens höjd och exponeringskategorin
- (K_ {zt}) är den topografiska faktorn, som står för effekten av terrängfunktioner som kullar och åsar
- (K_d) är vindriktningsfaktorn, som står för det faktum att den maximala vindhastigheten kanske inte uppstår från den mest kritiska riktningen
- (V) är den grundläggande vindhastigheten (mph)
- (I) är viktfaktorn, som återspeglar byggnadens betydelse (t.ex. väsentliga anläggningar har en högre betydelsefaktor)
Steg 4: Bestäm vindbelastningen på murramen
Efter beräkningen av vindtrycket kan vindbelastningen på murramen bestämmas genom att multiplicera vindtrycket med området för murramen som utsätts för vinden. Vindbelastningen uttrycks vanligtvis i pund per linjär fot (PLF) eller pund per kvadratfot (PSF).
Våra murramprodukter för vindkraftsresistenta applikationer
Som en murrameleverantör erbjuder vi ett brett utbud av produkter som är utformade för att motstå vindbelastningar. VårBrandklassad ramGer inte bara utmärkt brandmotstånd utan också tillräcklig styrka för att motstå vindkrafter. Ramen är gjord av material av hög kvalitet och är konstruerad med exakta tillverkningsprocesser för att säkerställa dess prestanda.

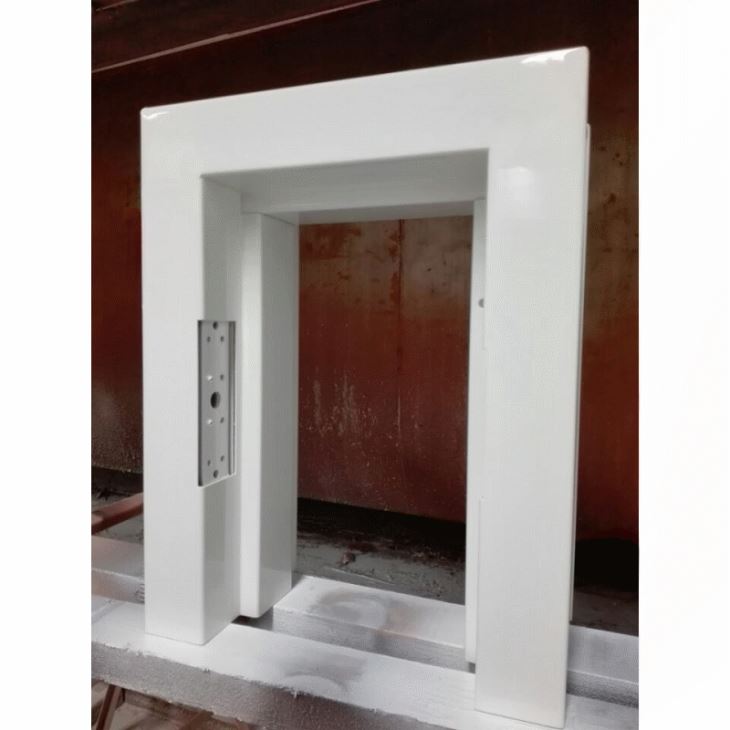

VårIhålig metallramär ett annat populärt alternativ. Det är lätt men ändå starkt, vilket gör det lämpligt för olika byggnadsapplikationer. Den ihåliga designen ger också viss flexibilitet, vilket kan hjälpa till att absorbera energin från vindbelastningar.
För projekt som kräver enkel installation och transport, vårKD - Slagd murmetallramär ett idealiskt val. Det kan enkelt monteras på webbplatsen, minska konstruktionstiden och kostnaden.
Slutsats
Att beräkna vindbelastningen på murramar är en komplex men väsentlig process för att säkerställa byggnadens säkerhet och hållbarhet. Genom att överväga faktorer som vindhastighet, byggnadshöjd, terräng och använda lämpliga standarder och koder kan exakta vindbelastningsberäkningar göras. Som en murramleverantör är vi dedikerade till att tillhandahålla produkter av hög kvalitet som kan uppfylla kraven i olika vindresistenta applikationer. Om du är intresserad av våra produkter eller behöver mer information om vindbelastningsberäkning och murramsdesign, vänligen kontakta oss för upphandlingsdiskussioner.
Referenser
- American Society of Civil Engineers. (2016). Minsta designbelastningar och tillhörande kriterier för byggnader och andra strukturer (ASCE 7 - 16).
- Europeiska kommittén för standardisering. (2005). Eurocode 1: Åtgärder på strukturer - Del 1 - 4: Allmänna åtgärder - Vindåtgärder (EN 1991 - 1 - 4).
